電磁感應加熱器線圈發熱的問題：

1、如果將金屬物體置于磁場中，或把它在磁場中切割磁力線時，其內部會產生感應電流。這種感應電流會使金屬塊會很快的發熱。電磁感應加熱器的線圈發熱要看溫度達到多少度，在般的情況下，電磁線圈的正常溫度在70度左右，80度以下才是正常的，如果超過了90度，肯定就是有問題了。

2、電磁感應加熱器線圈本身的問題：線圈的問題就涉及的質量和選配上了。（質量上的問題就不講解了），如果是使用高頻線，那線般問題不大。這種情況其實還是主板的問題，我們的以前的主板也會有這個問題，因?yàn)橹靼迦毕?，?5平方的線也比較粗了，集膚效應導致線材發熱也是必然的，以前我們都是用多股漆包高頻線來解決密封電氣箱內，每個器件的發熱量的，其實使用上沒什么區別，就是安裝變得繁瑣了些，不過現在公司的電蔗感應加熱器已經改善，調整了機器的Q值，并對整個機芯做了隔熱、散熱處理，斷不會出現單根25平方線高溫現象，所以如果大家買了機器發熱量過大，又不好退換的話，可以考慮下用多股線來代替單的25平方線，當然好還是找有實力的公司購買，畢竟多少是因?yàn)樵O(shè)計問題而導致的發熱現象。

影響電磁加熱器加熱效果的3個因素：

1、電磁加熱器主機放置的距離。般情況下，我們廠家都會建議放在5米以?xún)?nèi)，這樣加熱效果才會更好。

2、加熱的介質。目前大多數的工業加熱設備對于所加熱的介質還是有定的要求的，好是可以直接加熱的，例如鐵質、碳鋼材質。對于直接加熱不銹鋼材質的管道或者容器還是有定的困難。不過電磁掌握電磁加熱核心技術，能夠直接加熱304、316等3系列，并且擁有豐富的應用案例，直接加熱不銹鋼的技術行業先。

3、加熱的距離。被加熱體與電磁加熱線圈的距離，正常來說，對于220V、5KW的電磁加熱控制板以及以下功率兩者間的距離好相隔1.5-2公分；380V、5KW電磁加熱設備距離好相隔2-3公分。這個距離我們廠家都是利用保溫棉代替，既避免了隔空，又避免熱量損失，所以客戶無需擔心隔空問題。

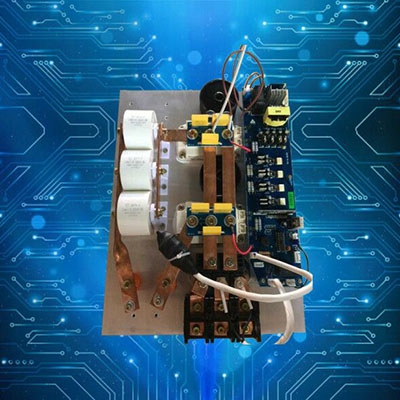

電磁加熱器用薄膜電容的要求和注意事項：

1、耐壓選擇不當：例如,交流輸入端,380V的線電壓,EMI電路用的電容器,三角形接法,部分工程師選擇MKP-X2 275V.AC (這會導致電容擊穿)。例如,LC諧振回路,很多工程師以為半橋諧振電容,耐壓只是直流母線537V的半即可(實際上這是嚴重錯誤的)。國內的機芯,有使用的薄膜電容器耐壓等1200V 1600V 2000V 2500V 3000V 4000V 需要根據自己的實際電路來選擇。正確的方式是用示波器加高壓探頭,實際測量下機芯在大功率的時候,諧振電壓的波形。

2、電流選擇不當：很多企業的工程師,研發人員,對于直流母線支撐電容器,LC諧振電容器,電容器的電流方面根本就沒經過具體計算和實際測量,造成電容器工作溫度非常高,大大縮短薄膜電容器的使用壽命,嚴重的出現短時間就炸掉電容器了。正確的方式,就是用電流互感器測量下諧振回路的電流值,還有通過機子在老化的時候測測電容器的溫升是否正常。

3、接線方式不當：在設計電磁加熱機芯的時候,很多情況下需要多個薄膜電容器并聯使用.并聯的好處就是可以增加過流能力,降低溫升.但是并聯電路,大的問題是過流不均.由于接線方式的不當,往往造成并聯的幾只電容器,某個位置的電容器溫度高,容易先壞掉。

電磁加熱器線圈選型原則：線材本身：線材本身有很多種類，例如高頻線、云母線、防水線、硅膠線、鍍鎳線、純鎳線、銅管、合金導線等，不同種類的線材適用場合不同，選購前應仔細問詢。

電磁加熱器是種怎樣的裝置：電磁加熱器是種利用電磁感應原理將電能轉換為熱能的裝置。在電磁加熱器內部，由整流電路將50/60Hz的交流電壓變成直流電壓，再經過控制電路將直流電壓轉換成頻率為15-20KHz的高頻電壓，高速變化的電流流過線圈會產生高速變化的磁場，當磁場內的磁力線通過金屬器皿(導磁又導電材料)底部金屬體內產生無數的小渦流，使器皿本身自行高速發熱，然后再加熱器皿內的東西。而電磁加熱本身對器皿和器皿內的物品的物理性質和化學性質不產生任何改變。

使用電磁加熱器時這幾點不可忽視：

1、電磁加熱器主機的安頓環境不能在-20℃以下，高也不能超過50℃，且要枯燥、通風。

2、接入電源前：清楚電器作業需要的總電量和供電變壓器的總?cè)萘?，不能超過供電的總?cè)萘浚脖M可能不要去糟蹋。別的要辨明單相220v、三相380v電壓，不能接錯。終要留意的就是，當電網的電壓在規則電壓規模的上下10%起浮時，制止運用大功率電磁加熱設備。

3、變頻電磁加熱器是怕水的，因而、總歸，電磁加熱器不能有水進入，任何狀況下都要防止這狀況，水蒸汽、濕氣過重也不可，電磁加熱線也相同怕水，切忌用濕潤的手去觸摸或是在電磁加熱線上搭曬濕潤的衣物等等。

4、電磁加熱器生產廠家印刷電路板周?chē)荒苡兴芰稀⒁蚁┗途郾揭蚁┡菽芰?抗靜電類型在外)，靜電很可能會損壞這些電路。不要觸摸操控接口板或操控板的IC電路。

5、電磁加熱線外表是石棉原料，怕磨，因而電磁加熱線應防止轟動兇猛的設備，防止磨損的電磁加熱線呈現漏電現象，觸摸接地的金屬物體，用手觸摸這些操控器之前消除身體上的靜電(封閉操控器的電源。并且在觸摸操控器時堅持接地)。

6、任何替換設備、檢修設備環節定要斷電今后才干進行，不要用手或?qū)w觸摸印刷電路板上的元件或?qū)w。

7、任何替換設備、檢修設備環節定要斷電今后才干進行。

電磁加熱器工作原理：電磁加熱是利用電磁感應原理將電能轉換為熱能的能量轉換過程，由整流電路將50/60Hz的交流電壓轉變成直流電壓，再經過功率控制電路將直流電壓轉換成頻率為20～40kHz的高頻電壓，當高速變化的交流電流通過線圈時，線圈會產生高速變化的磁場，磁場內的交變磁力線通過金屬管道時（導磁、導電材料），管壁體內產生無數的小渦流，使輸油管道的管壁本身自行發熱與原油進行熱交換，達到加熱原油的目的。變頻器是高頻電磁加熱器的核心部件，是利用電力半導體器件的通斷作用將工頻電源變換為另頻率的電能控制裝置。目前使用的變頻器主要采用交流—直流—交流方式，先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源供給電動機。變頻器的電路般由整流、中間直流環節、逆變和控制4個部分組成。整流部分為三相橋式不可控整流器，逆變部分為IGBT三相橋式逆變器且輸出為PWM波形，中間直流環節為濾波、直流儲能和緩沖無功功率。

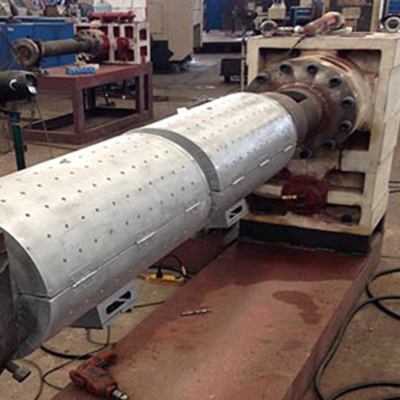

電磁加熱控制器怎么安裝？

1、改造前先取下原設備上面的電熱圈。

2、清潔料筒并測量料筒各種參數。將料筒清潔干凈并用工具測量料筒各種尺寸（管徑、長度、加熱區數、每區加熱長度、原功率大小，以便確定用哪種控制板）。

3、在料筒上包層隔熱保溫材料，按照步驟2將料筒清潔干凈后，在料筒上包上層隔熱保溫材料（石棉或者玻璃纖維均可），可以先做區，區做好后，再做其它區，熟練且經驗豐富者可幾個加熱區起做 。

4、用高溫布將保溫材料包好，保溫材料的厚度根據使用的不同的電磁加熱控制器的要求來配，保溫材料包好后，再用高溫布（纖維布）或者電木板（環氧樹脂板）將保溫材料包緊起來，該步驟主要是確保料筒各處的保溫材料厚度致，以保證電磁加熱的磁場均。

5、纏繞高溫電纜，高溫電纜的規格與長度請根據各種不同型號電磁加熱控制器的要求選配，該步驟非常關鍵。

6、將線圈與電磁加熱控制器連接。則將繞好的線圈與電磁加熱控制器連接好，并給電磁加熱控制器接上電源，即可對設備進行調試，需注意的是調試過程中要特別注意測量電磁加熱控制器的輸入電流與頻率。為保證設備的使用壽命建議電流調到額定工作電流的80%左右，如我司2.5KW的電磁加熱控制板，額定工作電流是12A，則建議調到10A左右即可，或電流偏小則可減少線圈，反之則需再增加些線圈。
